SPECIFICHE ROBOT
- Fanuc M-20iD/25
- Massimo carico 25 kg
- Sbraccio 2.000 mm, al centro della pinza
- Massima velocità (J6) 720 °/s
- Ripetibilità +/- 0,02 mm
- Classe di protezione al polso IP67
- Peso 250 kg
MAGAZZINO SU PALLET GIREVOLE:
- 2 vassoi (adattabili a forma e dimensione dei vari lavorati)
- Dimensione vassoi 600x400mm
- Peso max consentito 60 kg/vassoio
- Struttura metallica zincata per la massima durata
- Sistema rapido di fissaggio vassoi
UNITÀ DI CONTROLLO:
- Controller R-30iB PLUS
- Programmazione intuitiva
- Interfaccia utente user-friendly
- Funzioni collaborative Fanuc
- Teach Pendant (touch screen)
- Statistiche utilizzo macchina
- Software di manutenzione predittiva
- Opzioni di carico e scarico in modalità eccentrica
- Funzione di Homing
- Completa gestione via software del magazzino rotante
SICUREZZA:
– Fanuc Dual Check Safety System integrato con sistema visione tramite scanner laser
– Integrazione apertura porta macchina CNC asservita con sistema pneumatico o servo- motore qualora quest’ultima sia predisposta
CARATTERISTICHE DELLE PINZE:
(In base al progetto)
- Pinza 2 griffe per figure rettangolari o similari
- Pinze 3 griffe per figure rotonde o similari
- Pinze 2 griffe per alberame
- Pinze speciali per applicazioni specifiche
- Sistema soffio aria
- Sistema sostituzione pinze a sgancio rapido
- Sensore rilevamento bassa pressione aria
PREDISPOSIZIONE CONNESSIONI:
– Predisposizione tele-assistenza
– Predisposizione per connessione Industria 4.0
STAZIONI DI LAVORO SUPPLEMENTARI:
- Scarico lavorazioni su contenitore/ cella/nastro
- Posizionamento lavorazioni su macchina di misura pezzo
- Ulteriori lavorazioni realizzabili su richiesta del cliente
![](https://www.topautomazioni.com/wp-content/uploads/2023/02/stone.png)
![](https://www.topautomazioni.com/wp-content/uploads/2023/04/stone.png)

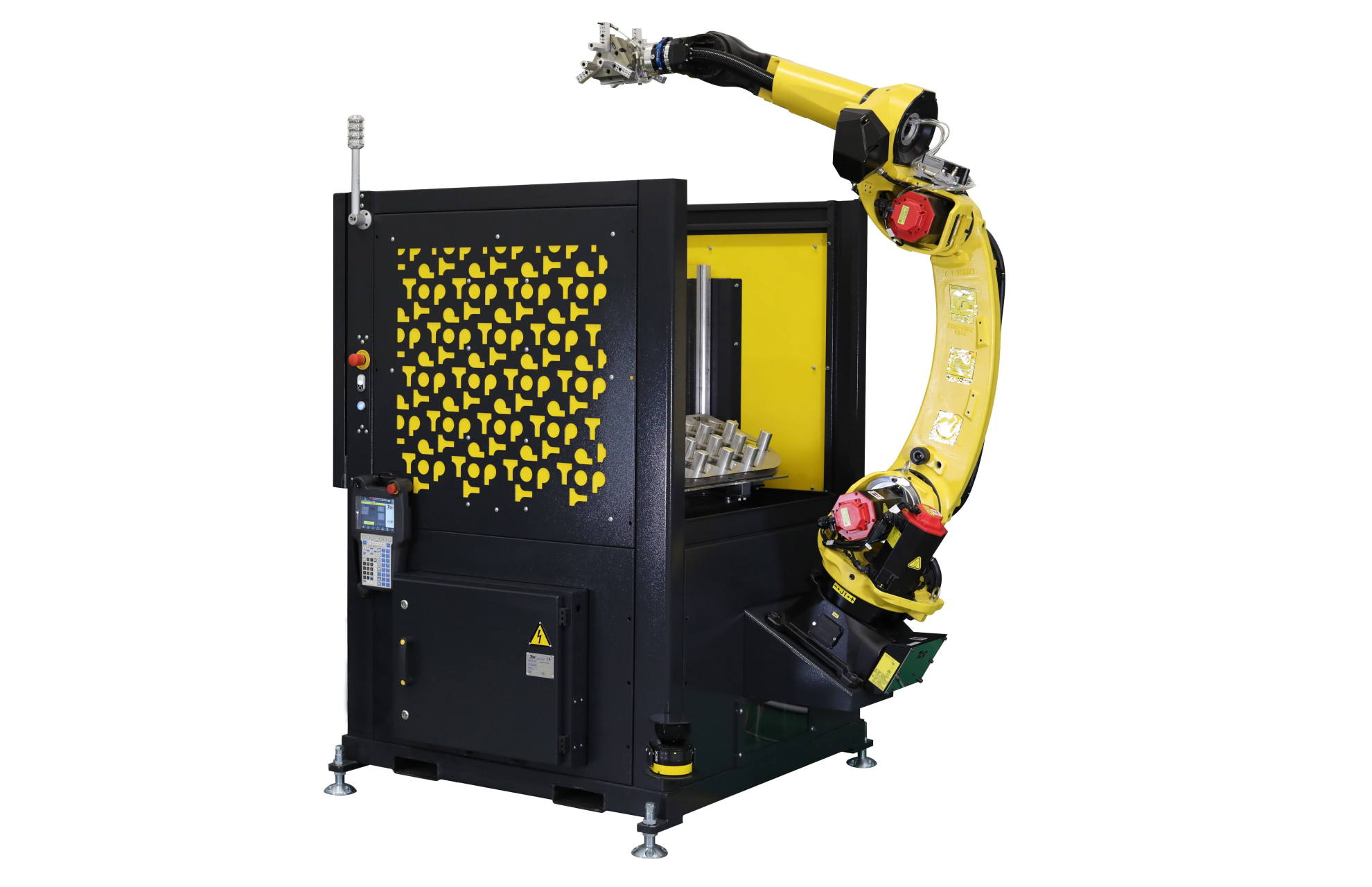

STONE
Cos’è STONE?
STONE è una soluzione robotica universale con magazzino su pallet girevole, compatto e pronto all’uso, configurabile con tutte le macchine a controllo numerico quali: TORNI, RETTIFICHE, CENTRI DI LAVORO, SEGATRICI, ecc…
E’ DEFINITO “STAND-ALONE” IN QUANTO FACILE DA POSIZIONARE E AGILMENTE INTERFACCIABILE DA UNA MACCHINA ALL’ALTRA.
STONE è dotato del sistema di manipolazione antropomorfa FANUC, da sempre sinonimo di affidabilità e solidità, che garantisce la ripetibilità nell’approvvigionamento della nostra macchina utensile.
- Il sistema di immagazzinamento garantisce una capacità di stoccaggio fino a 60 Kg/vassoio.
- 2 vassoi adattabili a forma e dimensione dei vari lavorati (600mmx400mm).
- Il carico massimo del braccio è di 25 KG.
- Non necessita di protezioni perimetrali grazie al Dual Safety Check di FANUC e ad un Laser Scanner ad alta sensibilità.
- Il sistema di magazzini a ricircolo di pallet consente un facile utilizzo per l’operatore.
- La flessibilità nella configurazione e i numerosi accessori disponibili permettono di gestire un’ampia gamma di prodotti.
- Il sistema di manipolazione dotato di sgancio rapido assicura velocità e semplicità nell’attrezzaggio.
Perchè scegliere STONE?
1. Minore costo del lavoro:
PARTICOLARI LAVORATI SENZA LA PRESENZA DELL’OPERATORE
- l’intero ciclo macchina è eseguito senza il presidio dell’operatore
- più macchine CNC possono essere gestite da un solo operatore specializzato
- migliore gestione delle risorse umane
2. Maggiore quantità di ore lavorate:
TEMPO PRODUTTIVO EXTRA
- tempi di lavorazione determinabili e costanti
- senza l’impiego di operatori aggiuntivi
- rapida reazione nell’evasione di ordini urgenti
3. Maggiore efficienza produttiva:
TEMPI DI INATTIVITA’ RIDOTTI
- produzione lavorazioni fino ad esaurimento del materiale grezzo sul pallet girevole
- l’impiego di operatori specializzati è necessario solo nella fase di cambio lavorazione; la prosecuzione delle lavorazioni è autonoma e rende totalmente disponibile l’operatore per altre attività.
Grazie all’impiego di STONE il tuo lavoro diventa più efficiente e redditizio.
